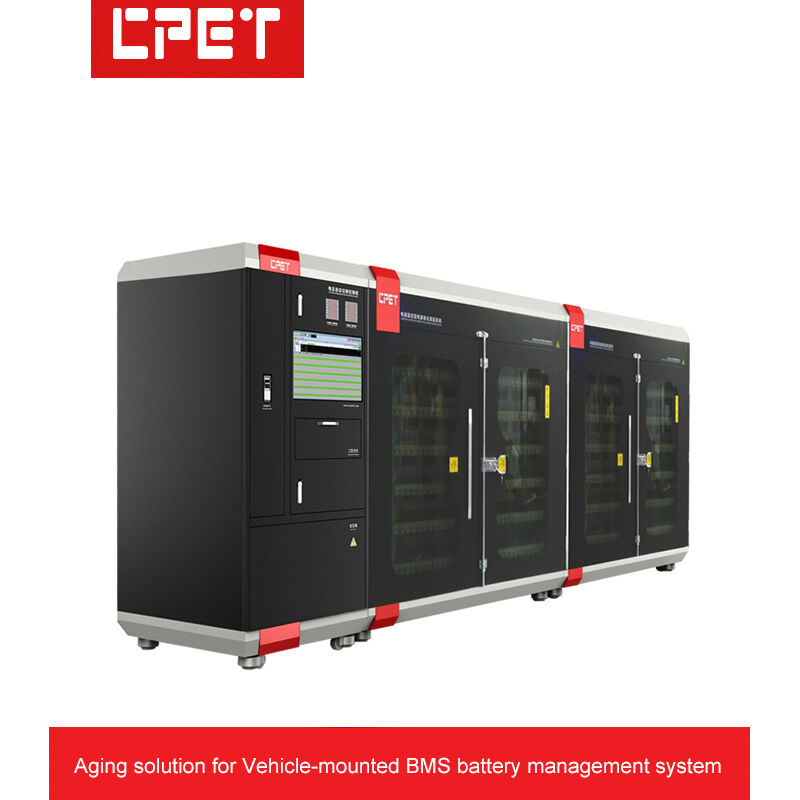

| 1 | Carrinho de Teste de Envelhecimento de Fonte de Alimentação — Visão Geral da Aparência e Estrutura: |
| A | Dimensões do Carrinho (mm): | Tipo com controle de temperatura: L1800 × W1400 × H1800 mm, 20 posições de suporte, 40 posições de produto. (Dimensões personalizáveis conforme requisitos) |
| B | Número de camadas do carrinho: | Área de colocação do produto: 4 camadas |
| C | Altura da camada do carrinho: | Altura da camada de colocação do produto: aprox. 225 mm |
| D | Material estrutural do carrinho: | Chapa de aço laminada a frio de 2,0 mm de espessura |
| E | Dissipação de calor da área de carga: | Ventilador turbo montado no topo com exaustão para cima (facilita o controle da temperatura ambiente) |
| F | Isolamento entre camadas e antiestático: | Profundidade da prateleira 520 mm, superfície de baquelite com furos de dissipação de calor |
| G | Forma estrutural do carrinho: | Área de teste isolada da área de controle elétrico |
| H | Chapa metálica com portas de vidro visíveis: | Área do produto é fechada, com portas de visualização de vidro isolado |
| I | Outros: | Alarme de fumaça instalado na área do produto do gabinete de envelhecimento |
| 2 | Configuração do Módulo de Controle, Alimentação DUT e Quantidade de Envelhecimento: |
| A | Método de comunicação e controle: | Comunicação Ethernet |
| B | Modelo do módulo de controle: | PLC + tela sensível ao toque + controle de computador host Huawei |
| C | Método de alimentação: | 3 fontes de alimentação Huawei fornecidas pelo cliente instaladas no gabinete |
| D | Módulo de comunicação do produto: | Cada produto é equipado com 1 canal CAN para Ethernet comunicando-se com o computador host Huawei; 40 sinais CAN totais por gabinete |
| E | Configuração da quantidade de envelhecimento: | 4 camadas = 20 fixadores por carrinho; 2 produtos por fixador, 40 produtos totais por carrinho |
| 3 | Carrinho de Teste de Envelhecimento de Fonte de Alimentação — Sistema Elétrico e de Controle de Temperatura: |
| A | Método de fiação: | Portas DC e CAN do produto equipadas com terminais dedicados MC (personalizável conforme requisitos do cliente) |
| B | Teclas de função do painel: | Exibição de tensão AC de entrada, interruptor de partida, interruptor de parada de emergência |
| C | Precisão do controle de temperatura da área do produto: | Área do produto é fechada com portas de vidro isolado; faixa de controle de temperatura 50–85°C, não excedendo 90°C; uniformidade de temperatura dentro de ±3°C; aquecimento de ambiente para 85°C em menos de 15 minutos |
| D | Princípio de controle de temperatura da área do produto: | Aquecimento de baixa temperatura, ventilação de exaustão de sobretemperatura |
| E | Distribuição e controle de energia do carrinho: | Distribuição de energia trifásica de cinco fios de 380V, monitoramento por computador e controle elétrico manual. Tempo de envelhecimento configurável pelo usuário em minutos |
| F | Classificação da distribuição de energia do carrinho: | 600W × 40 / 0,8 ≈ 8,0 kW; potência real DUT calculada em 200 W; fonte de alimentação do gabinete de envelhecimento, exaustão e aquecimento em 12 kW; consumo de energia real aprox. 20 kW |
| G | Método de controle: | Controle elétrico inclui comutação manual/automática; envelhecimento é monitorado em tempo real por computador |
| H | Proteção de segurança: | Proteção de aterramento do equipamento, proteção de chave de fuga, proteção de desligamento automático por alarme de fumaça, etc. |
| I | Configuração do gabinete de controle: | Opcional: monitor HDMI HD de 22 polegadas para monitoramento |
| 4 | Funções Principais do Sistema: |
| A | Adequado para envelhecimento de dispositivos de precisão como controladores BMS, controladores de radar, câmeras, etc. |
| B | Software de monitoramento proprietário pode ser desenvolvido e configurado profissionalmente, com propriedade intelectual independente e sem risco legal |
| C | Software de monitoramento de envelhecimento desfruta de serviço de atualização vitalício; escalabilidade poderosa economiza investimento em equipamentos duplicados |
| D | Parâmetros de envelhecimento, configurações de tempo, edição de sequência LIGAR/DESLIGAR (teste de ligar/desligar DUT), suporta comutação automática de tensão, mudança de carga e outras funções programáveis |
| E | Desligamento automático programado após a conclusão do envelhecimento, permitindo operação sem supervisão |
| F | Computador exibe automaticamente o status de aprovação/reprovação das fontes de alimentação DUT; visualização em janela de múltiplos carrinhos para gerenciamento centralizado, economizando mão de obra e melhorando a eficiência da produção |
| G | Computador pode armazenar relatórios de dados de envelhecimento DUT e parâmetros de processamento para rastreabilidade; também suporta escaneamento de código de barras e upload para o sistema MES |
| H | A conversão RS232 para RS485 usa conversores opto-isolados para melhorar a confiabilidade da comunicação e proteger o equipamento contra danos por raios |
| I | Cada computador pode monitorar 18 dispositivos simultaneamente (cada porta serial pode conectar 63 escravos; cada computador suporta até 18 portas seriais). Esta é a configuração padrão do gabinete de envelhecimento de energia |
| J | O software de monitoramento de envelhecimento de energia inclui documentação de ajuda integrada para resolução imediata de dúvidas operacionais |
