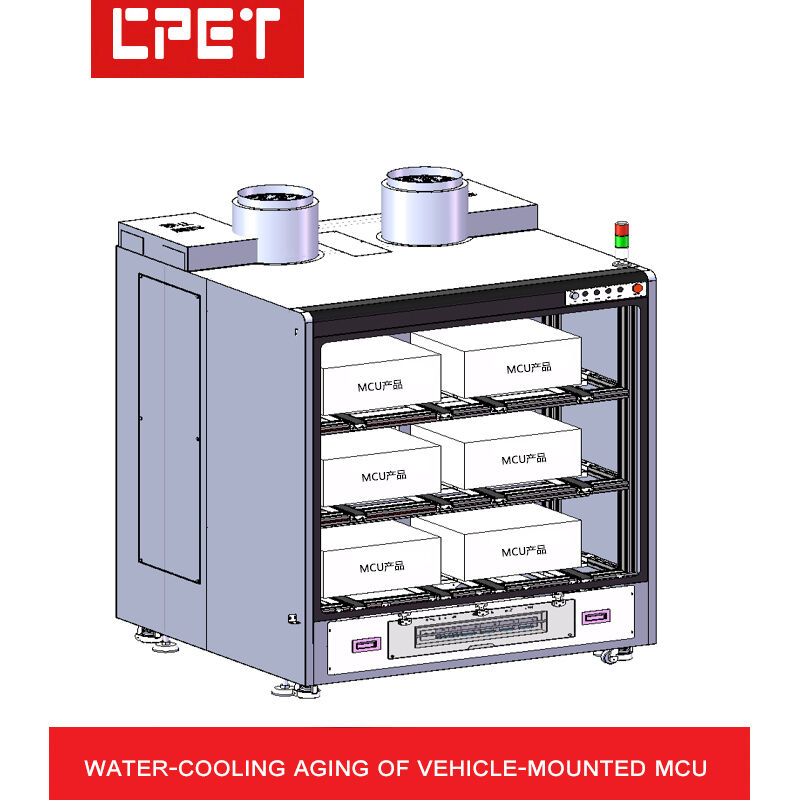

| 1 | Aparência e Estrutura do Gabinete de Envelhecimento |
| A | Dimensões do Carrinho (mm): | Tipo aberto: configuração 2+1, 3200*1600*1890mm (personalizável mediante solicitação) |
| B | Número de Camadas do Carrinho: | 3 camadas para colocação de produtos; cargas organizadas de acordo com a posição |
| C | Altura da Camada do Carrinho: | 350mm para colocação de produtos |
| D | Material da Estrutura do Carrinho: | Chapa de aço laminada a frio de 2,0 mm de espessura |
| E | Dissipação de Calor da Zona de Carga: | Ventilador de exaustão tipo turbina montado no topo, tipo fluxo ascendente (para facilitar o controle da temperatura ambiente) |
| F | Isolamento Intercamadas e Antiestático: | Carcaça de chapa metálica com orifícios de ventilação na superfície |
| G | Forma da Estrutura do Carrinho: | Zona de teste na parte inferior, zona de carga na parte superior |
| H | Estrutura do Gabinete: | Zona de produto aberta |
| I | Outros: | Alarme de fumaça instalado na zona de produto do gabinete de envelhecimento |
| 2 | Configuração do Módulo, Potência da Fonte de Alimentação Testada e Quantidade de Envelhecimento |
| A | Método de Controle do Módulo: | Comunicação CAN e RS485; computador host via comunicação RS232 |
| B | Modelo do Módulo de Carga Instalado: | Motor refrigerado a água |
| C | Modelo do Módulo de Fonte de Alimentação: | Carregador de 20KW |
| D | Método de Isolamento do Módulo: | Os canais do módulo de carga eletrônica usam opto-isolamento (isolamento de comunicação e energia) |
| E | Modo de Carga do Módulo: | Modo reativo de alta corrente |
| F | Arquitetura de Design do Módulo: | Design de longa duração (propriedade intelectual proprietária) |
| G | Configuração da Quantidade de Módulos: | Cada gabinete de envelhecimento é configurado com 6 carregadores, 6 motores refrigerados a água, 6 fontes de alimentação auxiliares e 1 chassi de comunicação |
| H | Quantidade de Produtos a Envelhecer: | Cada gabinete de envelhecimento pode envelhecer 6 unidades de produtos MCU de 11KW/200-800V; um conjunto envelhece 6 produtos |
| 3 | Dispositivos de Controle Elétrico e de Temperatura do Gabinete de Envelhecimento |
| A | Método de Fiação: | Comunicação AC/DC, etc., conectada à carga via cabos de transição e terminais de acoplamento (personalizável de acordo com os requisitos do cliente) |
| B | Teclas de Função do Painel: | Exibição de tensão AC de entrada, interruptor de partida, interruptor de parada de emergência |
| C | Precisão do Controle de Temperatura da Zona do Produto: | Nenhum |
| D | Princípio do Controle de Temperatura da Zona do Produto: | Nenhum |
| E | Distribuição e Controle de Energia do Carrinho: | Distribuição trifásica de cinco fios de 380V, monitoramento por computador |
| F | Capacidade de Distribuição de Energia do Carrinho: | 11KW*12 unidades/0,8/≈100KW; eficiência da fonte de alimentação testada calculada em 80%, fonte de alimentação do gabinete de envelhecimento e potência do ventilador de exaustão 6KW; eficiência de economia de energia calculada em 70%, consumo de energia real de cerca de 110KW |
| G | Método de Controle: | O controle elétrico inclui comutação manual/automática; monitoramento em tempo real por computador durante o envelhecimento |
| H | Proteção de Segurança: | Proteção de aterramento do equipamento, proteção contra disjuntores de vazamento, proteção de desligamento automático por alarme de fumaça, etc. |
| I | Configuração do Gabinete de Controle: | Configurado com sistema de controle, host industrial, display, etc. para monitoramento |
| 4 | Funções Principais do Sistema |
| A | Aplicável ao envelhecimento de controladores MCU, controladores VCU, conversores DCDC, fontes de alimentação OBC e outros produtos |
| B | Configuração livre de software de monitoramento dedicado de envelhecimento de energia autodesenvolvido, com propriedade intelectual proprietária e sem risco legal |
| C | Uso de módulos de carga eletrônica programáveis para monitorar tensão de saída, corrente, potência e outros parâmetros |
| D | O software de monitoramento dedicado de envelhecimento desfruta de serviço de atualização, com poderosa escalabilidade, economizando investimento repetido em equipamentos |
| E | Parâmetros de envelhecimento, configurações de tempo, edição de sequência LIGA/DESLIGA (teste de ligar/desligar do produto testado), suportando comutação automática de tensão, comutação de carga e outras funções programáveis |
| F | Desligamento automático programado da fonte de alimentação testada após a conclusão do envelhecimento, conveniente para operação sem supervisão |
| G | O computador exibe automaticamente o status de aprovação/reprovação dos produtos da fonte de alimentação testada; janela multi-carrinho para gerenciamento centralizado, economizando operadores e melhorando a eficiência da produção |
| H | O computador pode armazenar relatórios de dados de envelhecimento e parâmetros de processo da fonte de alimentação testada para rastreabilidade; também suporta escaneamento de código de barras e upload para o sistema MES |
| I | RS232 para RS485 usa conversor opto-isolado, melhorando a confiabilidade da comunicação e prevenindo danos por raios ao equipamento |
| J | Cada computador pode monitorar 18 dispositivos simultaneamente (cada porta serial pode conectar 63 escravos, cada computador suporta até 18 portas seriais) |
| K | O software de monitoramento de envelhecimento de energia possui documentação de ajuda integrada, facilitando a resolução imediata de dúvidas operacionais |
| 5 | Parâmetros e Controle de Resfriamento a Água |
| A | Requisitos da Tubulação de Resfriamento a Água: | Cada gabinete de envelhecimento é dividido em 3 camadas, cada camada de slot tem 1 entrada de água e 1 saída de água; o circuito de água de cada produto é controlado independentemente; 3 camadas totalizam 6 entradas e 6 saídas; 2 gabinetes de envelhecimento têm 12 entradas e saídas |
| B | Entrada e Saída de Água: | Personalizável mediante solicitação |
| C | Requisitos de Controle de Válvula: | Regula automaticamente a velocidade do fluxo de água de acordo com a temperatura |
| D | Controle de Temperatura da Água de Entrada: | Temperatura ambiente a 85°C |
| E | Controle de Pressão da Água: | 0,05-0,15MPa (ajustável) |
| F | Controle de Fluxo de Água: | 0-15 L/MIN (ajustável) |
| G | Calor de Resfriamento: | Calculado em 2KW de geração de calor por posição |
| H | Conectores da Tubulação de Água: | Cada circuito usa conectores de acoplamento rápido; sopre a água antes de desconectar o conector |
| I | Requisitos de Segurança do Circuito de Água: | Isolamento água-eletricidade; cada circuito possui detecção de diferencial de pressão e detecção de vazamento, configurado com sensores de imersão em água. Em caso de ruptura ou vazamento da tubulação, o equipamento para automaticamente o fornecimento de água e emite um alarme |
