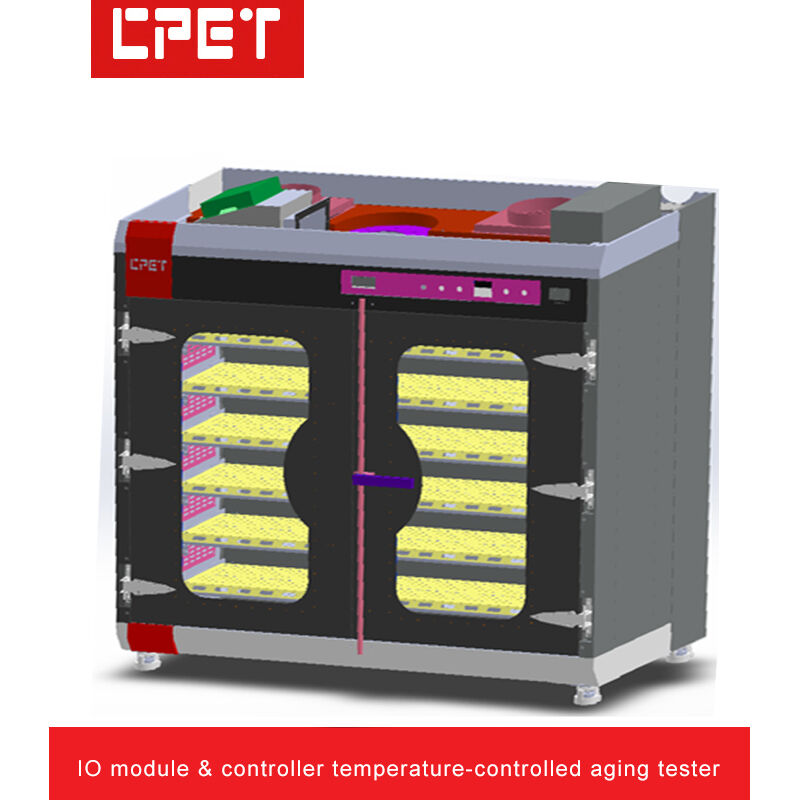

| 1 | Aparência e estrutura do gabinete de envelhecimento |
| A | Quantidade do produto de envelhecimento: | Cada gabinete de envelhecimento pode envelhecer 24 PCS de produtos de saída de 4-16 canais, 12 PCS de produtos de saída de 17-32 canais (2 canais de saída em paralelo) |
| B | Dimensões do equipamento (mm): | Cabine de envelhecimento único: L2050mm x W1200mm x H2200mm (dimensões estimadas e reais de acordo com os requisitos de projeto). |
|
|
| C | Contagem de camadas do carrinho: | 6 camadas, 4 produtos PCS por camada |
| D | Altura e largura da camada do carrinho | Largura da camada 320 mm, altura 170 mm |
| E | Material da estrutura do carrinho: | 2Chapa de aço laminada a frio com espessura de 0,0 mm, referência de aparência do desenho industrial |
| F | Método de arrefecimento da área de carga: | Ventilador de escape superior de alta temperatura, tipo de escape superior |
| G | Método de isolamento e antiestático entre camadas: | Laminado epoxi com furos de arrefecimento |
| H | Tipo de estrutura do carrinho: | Carga colocada na área do produto, isolamento frontal e traseiro |
| Eu... | Estrutura de controlo de temperatura: | Área de produtos: aquecimento a baixa temperatura, aquecimento a temperatura regulada, escape a temperatura excessiva |
| 2 | Introdução ao projeto |
| A | Método de controlo do módulo: | Comunicação RS485, comunicação RS232 do PC host |
| B | Carga ERS instalada: | 3-120V/0.2-10A/150W/8CH (ver especificações para mais pormenores) |
| C | Método de isolamento do módulo de recuperação de energia: | Os canais de módulos de carga electrónicos utilizam isolamento óptico (isolamento de comunicação e de energia) |
| D | Modo de carga do módulo de recuperação de energia: | Modos de carga CC, CV, CR, CP |
| E | Arquitetura do módulo de recuperação de energia: | Design de longa duração (propriedade intelectual) |
| F | Configuração do módulo programável de carga, inversor e CC: | CP8530 x 24 (1 PCS de produto por 1 PCS de carga) / CP5312A x 8 (3 PCS de produto por 1 PCS de inversor)
Módulo programável CC: 20KW/200A 8-120V x 3 (8 produtos PCS por 1 módulo programável DC PCS) |
|
|
| G | Comunicação do produto: | Cada produto equipado com um canal CAN2.0 |
| H | Eficiência de economia de energia: | Aproximadamente 60-80% (depende do nível de tensão de entrada do produto) |
| 3 | Sistema de controlo de temperatura e controlo elétrico do carrinho de envelhecimento de potência |
| A | Método de fiação: | Potência de entrada AC com tomadas industriais de 15 A (8 unidades por camada), terminais de saída de CC: conectores plugues de banana (ver página P7 para mais detalhes) |
| B | Chaves de função do painel: | Impressão AC de entrada e exibição de corrente, interruptor de arranque, interruptor de parada de emergência |
| C | Precisão do controlo da temperatura da área do produto: | Aumento da temperatura controlada da área do produto, ajustável de +5°C a 85°C ambiente. Precisão da temperatura +/-5°C |
| D | Princípio de controlo da temperatura da área do produto: | Aquecimento a baixa temperatura, escape a temperatura elevada |
| E | Método de distribuição e controlo da potência do carrinho: | Distribuição de energia de três fases e cinco fios de 380 V, monitorização de PC e controlo elétrico manual |
| F | Capacidade de distribuição de energia do carrinho: | 150W x 384 unidades / 0,8 ~= 72KW, eficiência do produto testado calculado em 80%, autoalimentação do armário de envelhecimento, potência de aquecimento e escape 9KW |
| G | Método de controlo de entrada: | Controle automático do programa |
| H | Proteção de segurança dos armários de envelhecimento: | Protecção da ligação à terra do equipamento, proteção do interruptor contra fugas, alarme de fumo |
| Eu... | Configuração de hospedeiro e exibição do gabinete de controlo: | 1PC industrial: PC industrial ASUS, modelo D701MER, CPU I3-14100, RAM 8G DDR5, armazenamento 1T HDD + 256G SSD, sistema operacional WIN11 PRO, fonte de alimentação 180W (ASUS)
2Display: Acer K222HQL, 21,5 polegadas, resolução 1920x1080 monitor LED, interface VGA |
|
|
|
|
| 4 | Visão geral das principais funções do sistema: |
| A | Adequado para controladores/módulos IO envelhecidos, fontes de alimentação de servidores, fontes de alimentação de PC, adaptadores, etc. |
| B | Software de monitorização de envelhecimento proprietário gratuito com temperatura controlada, com direitos de propriedade intelectual independentes e sem risco legal |
| C | Módulos de carga electrónicos programáveis que monitorizam a tensão de saída, a corrente, a potência e outros parâmetros |
| D | Software de monitorização do envelhecimento inclui serviço de atualização, forte escalabilidade economiza investimento repetido em equipamentos |
| E | Parâmetros de envelhecimento, configuração de tempo, edição da sequência ON/OFF (teste de ligação/desligação da potência do produto), suporta comutação automática de tensão, transformação de carga e outras funções programáveis |
| F | Desligamento automático temporizado após o envelhecimento, conveniente para operação sem supervisão |
| G | PC mostra automaticamente a aprovação/não dos produtos de potência testados, vista de janela multi-carrinho para gestão centralizada, poupa os operadores e melhora a eficiência da produção |
| H | PC armazena relatórios de dados de envelhecimento, parâmetros de processo rastreáveis; também suporta digitalização de códigos de barras e upload do sistema MES |
| Eu... | RS232 para RS485 usa um conversor opto-isolado, melhora a confiabilidade da comunicação e evita danos causados por raios no equipamento |
| J | Cada PC (cabinete de controlo) pode monitorizar simultaneamente vários gabinetes de envelhecimento (concepção actual: 1 gabinete de controlo suporta 4 gabinetes de envelhecimento) |
| K | Medidor de energia inteligente, o software do sistema recolhe e monitora automaticamente a energia recuperada da carga, a energia efectivamente consumida, o consumo total de energia e calcula automaticamente a eficiência da recuperação |
| L | Suporta o carregamento do sistema MES (carregamento ativo), passagem automática da estação, carregamento automático de fechaduras defeituosas, recuperação automática dos parâmetros de envelhecimento por código de barras do produto |
| M | Software de monitorização do envelhecimento da potência com documentação de ajuda incorporada para orientação instantânea do funcionamento |
| N | Voltagem de entrada do gabinete de envelhecimento: AC380V trifásico. Voltagem de entrada do gabinete de controlo: AC220V monofásico |
