| 1 |

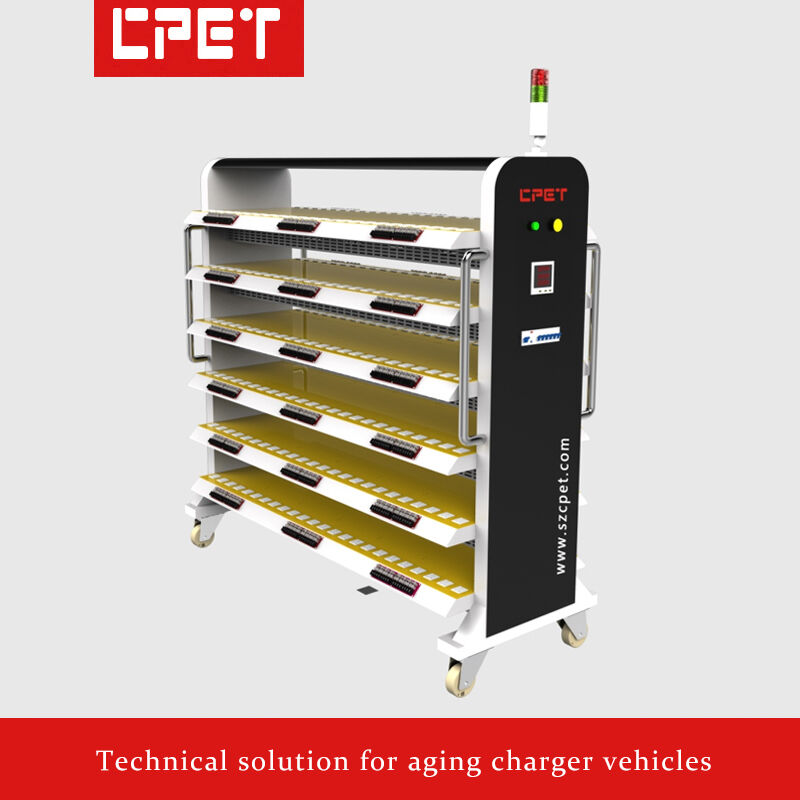

Breve introdução à aparência e estrutura do carro de envelhecimento por potência: |
| A |
Tamanho do carrinho ((mm): |
L1820*W660*H1670mm |
| B |
Número de camadas: |
6 |
| C |
Altura: |
195 mm |
| D |
Materiais: |
Folhas laminadas a frio |
| E |
Método de dissipação de calor para a área de carga: |
Ventilador de escape superior da turbina com tipo de escape superior (conveniente para controlo da temperatura ambiente) |
| F |
Métodos de isolamento entre camadas e antiestáticos: |
Placas isolantes epoxi com furos de dissipação de calor na superfície |
| G |
Forma da estrutura da placa de camada: |
Função bilateral, com a carga electrónica colocada no meio |
| 2 |
Introdução à configuração dos módulos de carga electrónicos, à potência da fonte de alimentação testada e ao número de elementos de envelhecimento: |
| A |
Modo de controlo do módulo de carga eletrónico: |
Modo de comunicação RS485, modo de comunicação RS232 do computador superior |
| B |
Instalar o modelo do módulo de carga eletrónica: |
CP8118 (2-100V,0.05-5A/CH) |
| C |
Modo de isolamento do módulo de carga eletrónico: |
O canal do módulo de carga eletrônica adota isolamento fotoelétrico (isolamento de comunicação e alimentação). |
| D |
Número de módulos de carga electrónicos instalados: |
Seis unidades são instaladas em cada piso da área de carga intermédia, num total de seis andares, com 36 unidades instaladas em todo o veículo |
| E |
Modo de carga eletrônica: |
Modo CC/CV: no modo CC, os canais podem ser utilizados em paralelo |
| F |
Arquitetura do projeto de carga eletrónica: |
Sem condensadores eletrolíticos, sem relés, esquema de concepção de longa vida (com direitos de propriedade intelectual independentes) |
| G |
Número de canais do módulo de carga eletrônica: |
8CH ((8 canais) |
| H |
Potência nominal de passagem única do módulo de carga: |
A potência da fonte de alimentação de 50 W/CH de um único canal testada é inferior a 50 W |
| Eu... |
Número de produtos de envelhecimento duplo paralelo: |
Fornecedores de energia de 100 W ou menos, de 144 bits |
| 3 |
Introdução aos dispositivos eletrónicos de controlo e controlo de temperatura do carro de envelhecimento por potência: |
| A |
Método de fiação: |
O terminal de entrada de CA é uma tomada de cartão, e o cablagem da placa de adaptador DC é uma tomada DC feminina + bloco terminal |
| B |
Chaves de função do painel: |
Display de tensão AC de entrada, interruptor de arranque, interruptor de parada de emergência |
| C |
Precisão do controlo da temperatura na área do produto: |
Não |
| D |
O princípio de controlo da temperatura da área do produto: |
Não |
| E |
Métodos de distribuição e controlo da potência para carrinhos: |
Distribuição de energia de três fases e cinco fios de 220 V; Monitorização por computador e controlo electrónico manual |
| F |
Potência de distribuição do carro: |
50W*288 unidades /0,80=22KW. A eficiência da fonte de alimentação testada é calculada em 80% |
| G |
Modo de controlo: |
O sistema de controlo electrónico dispõe de comutação manual/automática e é monitorizado em tempo real por um computador durante o envelhecimento |
| Eu... |
Proteção de segurança: |
Proteção contra ligação à terra, proteção contra interruptores de fugas, alarme de fumo e proteção contra desligação automática de energia, etc. |
| 4 |
Introdução às principais funções do sistema: |
| A |
Aplicável ao envelhecimento de fontes de alimentação, como carregadores e adaptadores |
| B |
Configuração livre de um software dedicado de monitorização do envelhecimento da fonte de alimentação, com direitos de propriedade intelectual independentes e sem riscos legais |
| C |
Os parâmetros de tensão, corrente e potência dos terminais de saída são monitorizados utilizando módulos de carga electrónicos programáveis |
| D |
O software de monitorização específico do envelhecimento beneficia de um serviço de actualização gratuito e possui uma poderosa escalabilidade, poupando investimentos repetidos em equipamento |
| E |
Os parâmetros de envelhecimento podem ser definidos para todo o veículo, toda a camada e produtos individuais |
| F |
Os parâmetros de envelhecimento, a definição do tempo, a edição do tempo ON/OFF (para o ensaio ON/OFF do produto em teste), o suporte à comutação automática de tensão, à transformação de carga e outras funções são programáveis |
| G |
A função de desligar automaticamente e regularmente a fonte de alimentação quando o envelhecimento da fonte de alimentação testada terminar é conveniente para a operação sem supervisão |
| H |
O computador exibe automaticamente a qualidade dos produtos de alimentação testados.poupança de operadores e melhoria da eficiência da produção |
| Eu... |
O computador pode armazenar o relatório de dados de envelhecimento da fonte de alimentação testada e os parâmetros de processo da fonte de alimentação testada são fáceis de rastrear.Ele possui digitalização de código de barras e suporta MES sistema upload |
| J |
O RS485 utiliza conversores de isolamento fotoelétrico para melhorar a confiabilidade da comunicação e evitar danos ao equipamento causados por raios |
| K |
Cada computador pode monitorar simultaneamente 18 dispositivos. (Cada porta serial pode ser conectada a 63 dispositivos escravos, e cada computador suporta um máximo de 18 portas seriadas.) |
| L |
O software de monitorização do envelhecimento da energia é equipado com documentação de ajuda incorporada, facilitando a resolução imediata de questões operacionais |
