| 1 |

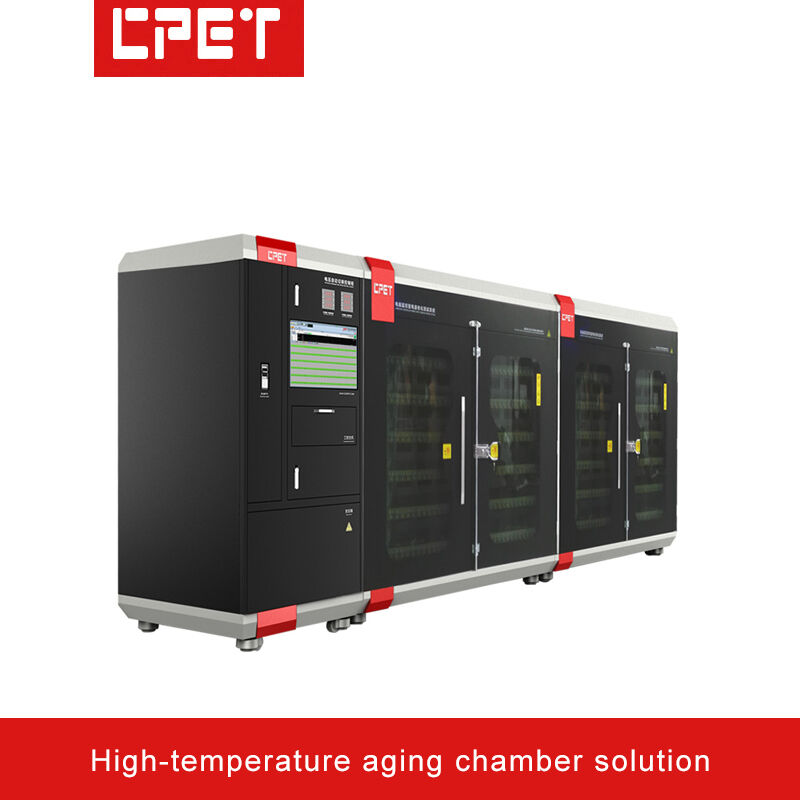

Introdução aos dispositivos de controlo elétrico e de controlo da temperatura do banco de envelhecimento por potência: |
| A |
Dimensões do camião |
L1840*W1220*H1600mm, com 60 posições de produtos. |
| B |
Número de níveis do veículo: |
5 |
| C |
Altura e largura do piso da plataforma do veículo: |
A altura da camada do produto é de 170 mm |
| D |
Método de dissipação de calor: |
Ventilador de escape superior da turbina, montado em cima (para controlo conveniente da temperatura ambiente) |
| E |
Material da estrutura do camião: |
Folha laminada a frio, nova aparência industrial |
| F |
Métodos de isolamento entre camadas e antiestáticos: |
A prateleira é de 400 mm de largura e tem furos de dissipação de calor em sua superfície |
| G |
Forma da estrutura do painel: |
A área de ensaio é isolada da área de controlo electrónico. |
| H |
Estrutura de porta deslizante visível de liga de alumínio: |
A área do produto apresenta uma porta de vidro isoladora de duas camadas fechada e dobrável. |
| Eu... |
Outros: |
A área de produtos do armário de envelhecimento está equipada com um detector de fumaça |
| 2 |
Introdução à configuração do módulo de controlo, potência do produto ensaiado e quantidade de envelhecimento: |
| A |
Método de controlo da comunicação: |
Método de comunicação RS485, computador superior Método de comunicação RS232 |
| B |
Modelo do módulo de controlo: |
Método de controlo PLC + ecrã táctil |
| C |
Método de alimentação: |
Uma fonte de alimentação 12V60A é instalada em cada andar, e há um total de 5 fontes de alimentação em 5 andares |
| D |
Módulo de comunicação do produto: |
Não |
| E |
Configuração da quantidade de envelhecimento: |
Cada camada pode conter 12 produtos. Um veículo completo pode instalar 60 produtos em 5 camadas; os produtos são colocados em 3 colunas em cada camada |
| 3 |
Introdução aos dispositivos de controlo elétrico e de controlo da temperatura do banco de envelhecimento por potência: |
| A |
Método de ligação: |
O produto é alimentado apenas por corrente contínua. Cada unidade é configurada com fonte de alimentação de 12V 4.5A. O gabinete de envelhecimento é equipado com um conector superior de conexão rápida para conexão. |
| B |
Chaves de função do painel: |
Display de tensão AC de entrada, interruptor de arranque, interruptor de parada de emergência |
| C |
Precisão do controlo da temperatura da zona do produto: |
A área do produto é fechada e equipada com portas de vidro isoladas.A uniformidade da temperatura está dentro de ± 3 grausO tempo para o aumento da temperatura da temperatura ambiente para 85 graus é inferior a 25 minutos. |
| D |
Princípio de controlo da temperatura da zona do produto: |
Aquecimento a baixa temperatura, ar de escape a temperatura elevada |
| E |
Método de distribuição e controlo da potência do camião: |
380V distribuição de energia trifásica de cinco fios, monitoramento por computador e controlo elétrico manual. |
| F |
Capacidade de alimentação do camião: |
30 W * 80 unidades / 0,8 ≈ 3,0 kW. A eficiência da fonte de alimentação testada é calculada em 80%.O consumo de electricidade real é de aproximadamente 18 kW. |
| G |
Método de controlo: |
O controlo electrónico pode ser alternado entre modos manual e automático. O tempo de envelhecimento suporta modos fixos de 1.5H/2H/4H/6H/12H.como 2 horas e 10 minutos. |
| H |
Proteção da segurança: |
Proteção contra ligação à terra do equipamento, proteção contra interruptores de fugas, proteção contra desligamento automático em caso de alarme de fumo,e a porta só pode ser aberta quando a temperatura atinge um certo nível - tudo isso são proteções de segurança |
| 4 |
Introdução às principais funções do sistema: |
| A |
Adequado para envelhecimento de componentes de precisão, tais como controladores BMS, controladores de radar e câmaras |
| B |
O desenvolvimento profissional e a configuração de um software de monitorização dedicado podem ser realizados. |
| C |
O software de monitorização específico do envelhecimento goza de um serviço de atualização gratuito ao longo da vida e suas características de escalabilidade são poderosas, economizando o investimento de equipamento para uso repetido |
| D |
Parâmetros de envelhecimento, configurações de tempo, edição da sequência ON/OFF (para testar a ligação/desligação do produto testado), suporte à comutação automática de tensão,Transformação de carga e outras funções são programáveis |
| E |
A função de desligamento automático para o envelhecimento da fonte de alimentação testada desligará automaticamente a energia quando o processo de envelhecimento estiver concluído, tornando-a conveniente para a operação sem supervisão. |
| F |
A conversão de RS232 para RS485 usa um conversor de isolamento óptico para melhorar a confiabilidade da comunicação e evitar danos ao equipamento causados por raios |
| G |
O software de monitorização do envelhecimento da fonte de alimentação vem com um documento de ajuda incorporado, o que facilita a resolução rápida de quaisquer questões operacionais |
| H |
Os parâmetros de envelhecimento podem ser definidos para todo o veículo, toda a camada ou produtos individuais |
| Eu... |
O computador indica automaticamente a qualidade dos produtos de alimentação testados.Economia de tempo dos operadores e melhoria da eficiência da produção |
