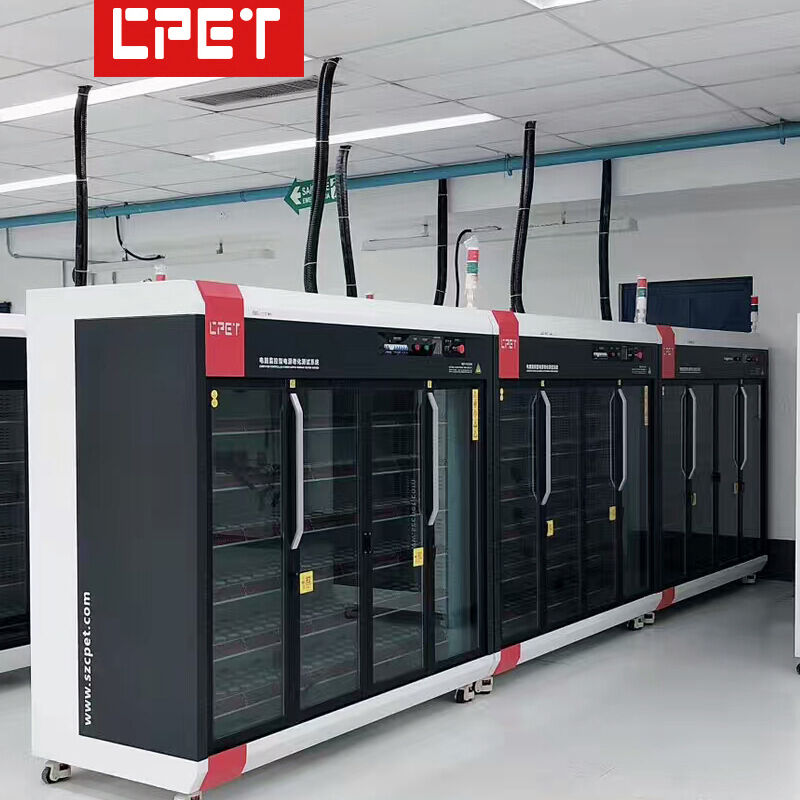

Gabinete de envelhecimento
estrutura e
Quantidade de envelhecimento
planejamento |
Tamanho do carrinho (mm) |
L2050*W1250*H2050mm (tamanho de um único gabinete de envelhecimento) |
| Número de camadas do carrinho |
4 camadas, profundidade da área do produto 400mm, (6 posições de envelhecimento por camada) |
| Altura do carrinho |
280mm |
| Material da estrutura do carrinho |
chapa de aço laminada a frio |
| Método de resfriamento da área de carga |
Ventilador de exaustão de turbina superior tipo fileira superior (fácil de controlar a temperatura ambiente) |
| Método de isolamento de camada e antiestático |
Placa de isolamento epóxi com furos de dissipação de calor na superfície |
| Estrutura geral da sala de envelhecimento |
Adota gabinete dividido móvel para envelhecimento; aparência bonita e fácil de mover e combinar |
Introdução ao módulo de recuperação de energia
configuração, potência da fonte de alimentação testada e quantidade de envelhecimento
Método de controle do módulo de recuperação de energia |
Modo de comunicação RS485, o computador superior usa modo de comunicação RS232 |
Modo de isolamento do módulo de recuperação de energia |
| O canal do módulo de carga eletrônica adota isolamento fotoelétrico (isolamento de comunicação e fonte de alimentação) |
Instalar o modelo do módulo de habilidade |
| CP8601, 24PCS em um gabinete |
Número de módulos de fonte DC instalados |
| Cada gabinete de envelhecimento é configurado com seis módulos de fonte de alimentação DC de 10-120V /200A /20KW |
Capacidade de carga do módulo de recuperação de energia |
| Capacidade de carga: 2.5-60Vdc/0.5-240A/3.2kW (tensão, corrente ajustáveis |
projeto do módulo de recuperação de energia |
arquitetura
Sem relé, esquema de projeto de longa vida útil (direitos de propriedade intelectual independentes) |
Número de produtos de envelhecimento em todo o gabinete |
| Um gabinete para envelhecimento de módulos MTTP com menos de 3.2KW 24PCS |
Introdução às principais funções do |
sistema
Adequado para envelhecimento de fonte de alimentação DC para DC de controlador MPPT |
Configuração livre de software de monitoramento especial de desenvolvimento próprio para envelhecimento de energia, com direitos de propriedade intelectual independentes e sem riscos legais |
| Use módulo de carga eletrônica programável para monitorar os parâmetros de tensão, corrente e potência do terminal de saída |
| Software de monitoramento dedicado para envelhecimento desfruta de serviço de atualização final gratuito, poderosa função de expansão, economizando investimento repetido em equipamentos |
| Parâmetros de envelhecimento, configuração de tempo, edição de sequência LIGAR/DESLIGAR (teste de ligar e desligar do produto em teste), suporte para comutação automática de tensão, conversão de carga e outras funções podem ser programadas (parâmetros de envelhecimento podem ser comutados automaticamente em um período de tempo fixo) |
A função de desligar automaticamente a energia ao final do envelhecimento da fonte de alimentação testada é conveniente para operação sem supervisão
O computador exibe automaticamente a qualidade do produto da fonte de alimentação testada, e múltiplas janelas na tela são convenientes para gerenciamento centralizado, o que economiza operadores e melhora a eficiência da produção |
| O computador pode armazenar o relatório de dados de envelhecimento da fonte de alimentação testada, os parâmetros do processo da fonte de alimentação testada são fáceis de rastrear |
RS232 para RS485 adota conversor de isolamento fotoelétrico para melhorar a confiabilidade da comunicação e evitar danos por raios ao equipamento
Cada computador pode monitorar 18 dispositivos ao mesmo tempo, (cada porta serial pode conectar 63 escravos, e cada computador suporta até 18 portas seriais) |
| O software de monitoramento de envelhecimento de energia possui um arquivo de ajuda embutido, que é conveniente para resolver dúvidas de operação imediatamente |
|
|
|
