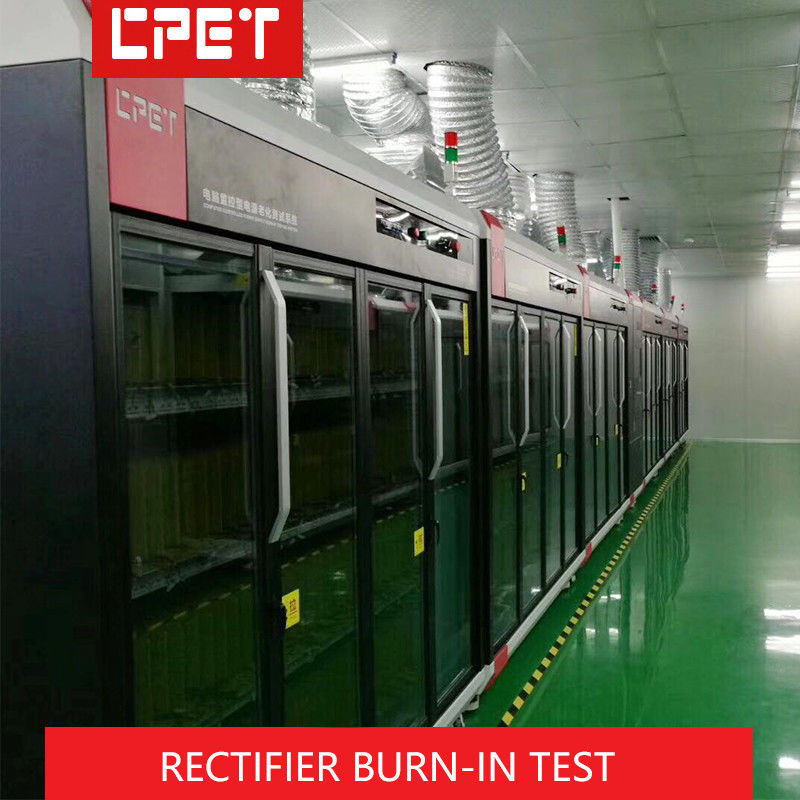

Equipamento de ensaio de envelhecimento de três fases 380V 100A automóvel de nova energia rectificador de potência eletrolítico

1- Linha de entrada: trifásico 380V / 100A

2Distribuição de energia: a saída AC adota um sistema de cinco fios de três fases, a tensão monofásica fornece energia ao produto e a equalização trifásica é realizada em camadas de acordo com a b c a b c

3Controle: a potência de saída de cada camada pode ser controlada através de monitorização

4Incluindo ecrã de cristal líquido de 19 polegadas e teclado, interface interactiva humana LCD, etc.

1- Disponibilidade geral: o armário de combustão é constituído principalmente por 9 camadas na área do produto, com 8 slots por camada

2.Método de ligação: adoptar o método de ligação dura e configurar a interface externa fixa no gabinete de envelhecimento, incluindo a saída de alimentação, a entrada de carga, o sinal 485, o sinal de endereço;O produto testado passa o especial adaptar e acoplar com o dispositivo antigo

3.Construção dos condutos de ar: adotar entrada de ar na parte inferior e um ou dois ventiladores na parte superior

4.Desenho da capacidade térmica: 9 kW

5.Desenho da regulamentação de segurança: cumprir as funções de regulamentação de segurança, prevenção de incêndios e protecção de emergência

1.PC: suporta mais de uma comunicação serial 485, sistema Windows 7, disco rígido 500G. Equipado com monitor de 22 polegadas, mouse e teclado, pistola de código de barras sem fio e outros equipamentos.O shell do computador host precisa ser aterrado

2Objeto de vigilância.

A. Informações sobre a tensão e a corrente de todos os slots

B.Informação sobre o valor de conjunto e o valor de estado de todos os módulos de carga

C. Valor de definição da temperatura do dispositivo/PLC, valor de definição do valor de comutação, informações sobre o valor de estado

D.Informações sobre a velocidade da placa de comando do ventilador

1.Interface de operação: computador + software de terminal (o monitoramento do terminal é utilizado para monitorizar o gabinete de envelhecimento,e a interface de monitorização integra a interface SMU para monitorizar o estado do módulo)

2O modo de comunicação entre o computador host e o sistema de monitorização é a porta de rede 485.

3.Configurar e monitorizar a temperatura ambiente no armário

4.SMU monitora o estado de cada módulo de instalação

5.Configuração do tempo total de queima: 0-9999H (tendo em conta as necessidades de experimento de queima a longo prazo)

6Suporte à configuração da unidade da faixa de julgamento da tensão de saída do slot em camadas (Suporta a queima simultânea de vários modelos com especificações semelhantes para um gabinete)
