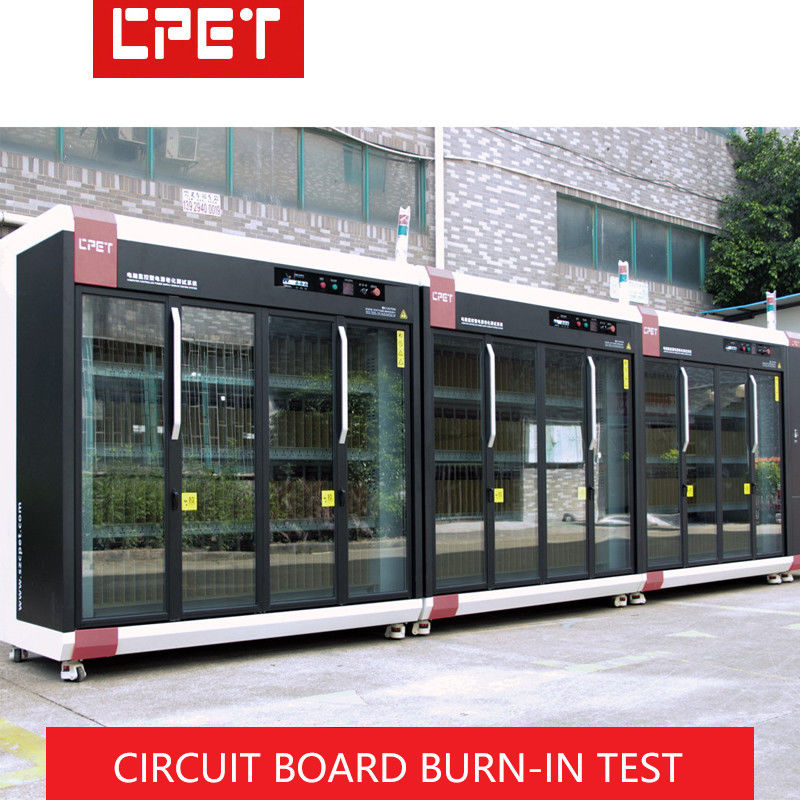

Armário de combustível
estrutura e
Quantidade de combustível
planeamento |
Tamanho do carrinho (mm) |
L2050*W1250*H2050mm (tamanho de um único armário de combustão) |
| Número de camadas do carrinho |
4 camadas, profundidade da área do produto 400 mm (6 posições de queima por camada) |
| Altura do carro |
175 mm |
| Material de construção do carrinho |
2Folhas laminadas a frio de espessura 0,0 mm, |
| Método de arrefecimento da área de carga |
Tipo da linha superior do ventilador de escape da turbina superior (facil de controlar a temperatura ambiente)
|
| Método de isolamento por camada e antiestático |
Placas de isolamento epoxi com furos de dissipação de calor na superfície
|
| Estrutura geral da sala de queima |
Adotar móvel Burn-in armário dividido; bonita aparência e fácil de mover e combinar
|
Introdução à energia
módulo de recuperação
configuração, potência
da potência testada
fornecimento e Burn-in
Quantidade |
Modo de controlo do módulo de recuperação de energia |
Modo de comunicação RS485, o computador superior usa o modo de comunicação RS232
|
| Capacidade de alimentação de corrente contínua |
10-100Vdc/1-30A/3kW (voltagem e corrente ajustáveis) |
| Modo de isolamento do módulo de carga eletrônica |
O canal do módulo de carga eletrônica adota isolamento fotoelétrico (isolamento de comunicação e alimentação)
|
| Capacidade de carga electrónica |
8 canais 1-400Vdc/10A/150W ((suporte QC3.0/PD3.1), 4 canais 3-60VDC /40A/500W
|
| Número de cargas eletrónicas instaladas |
1. Um único gabinete de queima está configurado com conjuntos CP8104/48;
|
| Número de produtos queimados em todo o armário |
48 controladores BMS de menos de 3,2 kW envelhecidos num gabinete
|
Controle elétrico
e temperatura
dispositivo de controlo para
Potência Combustível
gabinete |
Conexão |
Interface especificada pelo cliente; a porta de entrada é o soquete do pin |
| Chaves de função do painel |
Display de tensão AC de entrada, interruptor de arranque, interruptor de parada de emergência
|
Distribuição e controlo da potência do carrinho
Modo |
Distribuição trifásica a cinco fios de 380 V; Monitorização por computador e controlo eléctrico automático
|
| Distribuição de energia do carrinho |
Um único gabinete de combustão é de 3000W*8/0,85≈23KW e a eficiência energética medida é calculada como 85% |
| Como controlar |
O comando elétrico inclui a comutação manual/automática, que é monitorizada pelo computador em tempo real no momento da queima.O gabinete de controle elétrico pode estender a função de comutação automática da tensão AC
|
| Protecção da segurança |
Proteção contra ligação à terra, proteção contra interruptores de fugas, proteção contra desligamento automático do alarme de fumo, etc.
|
Introdução ao
funções principais de
o sistema |
Configuração livre de software especial de monitorização de energia auto-desenvolvido, com direitos de propriedade intelectual independentes e sem riscos legais
|
|
A função de desligar automaticamente a energia no final do Burn-in da fonte de alimentação testada é conveniente para não supervisionado
|
|
he Relatório de dados de combustão da fonte de alimentação testada, os parâmetros do processo da fonte de alimentação testada são fáceis de rastrear; além disso, tem digitalização de código de barras e suporta o upload do sistema MES
|
|
O software de monitoramento de energia Burn-in tem um arquivo de ajuda embutido, que é conveniente para resolver questões de operação imediatamente
|
