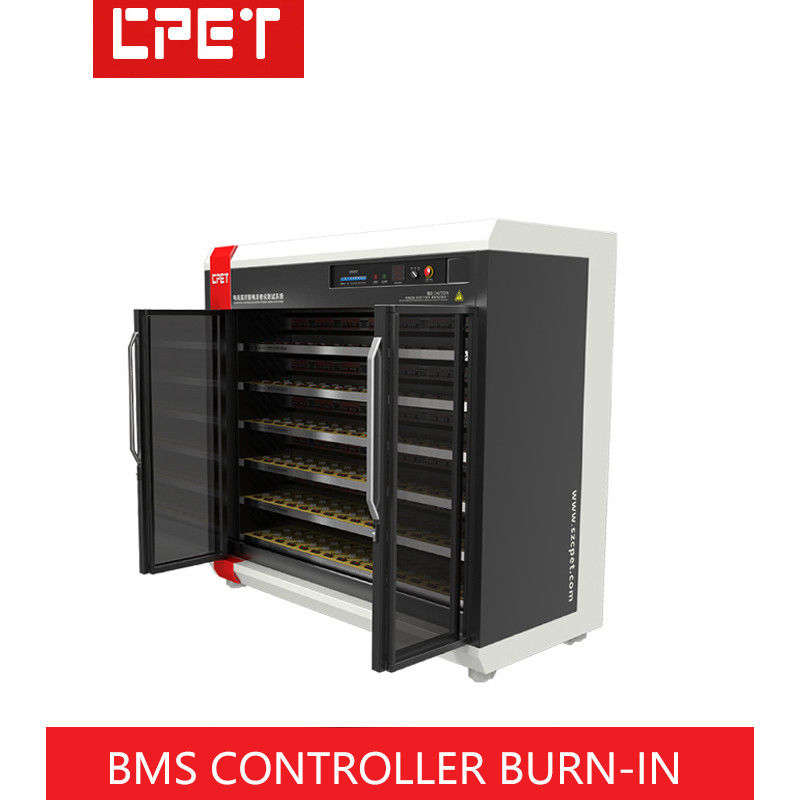

Armário de combustível
estrutura e
Quantidade de combustível
planeamento |
Tamanho do carrinho (mm) |
L2050*W1250*H2050mm (tamanho de um único armário de combustão) |
| Número de camadas do carrinho |
6 camadas, profundidade da área do produto 400 mm, (8 posições de queima por camada) |
| Altura do carro |
175 mm |
| Material de construção do carrinho |
Folhas laminadas a frio |
| Método de arrefecimento da área de carga |
Tipo da linha superior do ventilador de escape da turbina superior (facil de controlar a temperatura ambiente) |
| Método de isolamento por camada e antiestático |
Placas de isolamento epoxi com furos de dissipação de calor na superfície |
| Estrutura geral da sala de queima |
Adotar móvel Burn-in armário dividido; bonita aparência e fácil de mover e combinar |
Introdução à energia
módulo de recuperação
Configuração, potência da potência testada
quantidade de fornecimento e quantidade de combustão |
Método de controlo do módulo de recuperação de energia |
Modo de comunicação RS485, o computador superior usa o modo de comunicação RS232 |
| Instalar o modelo do módulo de habilidade |
CP8601, 8PCS num único gabinete |
| Capacidade de alimentação em corrente contínua |
10-100Vdc/1-30A/3kW (voltagem e corrente ajustáveis) |
| Modo de isolamento do módulo de recuperação de energia |
O canal do módulo de carga eletrônica adota isolamento fotoelétrico (isolamento de comunicação e alimentação) |
| Capacidade de carga do módulo de recuperação de energia |
Capacidade de carga: 2,5-60Vdc/0,5-240A/3,2kW (voltagem, corrente ajustável) |
| Número de módulos de fonte de CC instalados |
Cada armário burn-n é configurado com 24 módulos de energia DC |
Projeto do módulo de recuperação rgy
Arquitetura |
Sem relé, sistema de conceção de longa duração (direitos de propriedade intelectual independentes) |
| Número de produtos queimados em todo o armário |
48 controladores BMS de menos de 3,2 kW envelhecidos num gabinete |
Controle elétrico
e temperatura
dispositivo de controlo para
Potência Combustível
gabinete |
Conexão |
Interface especificada pelo cliente; a porta de entrada é o soquete do pin |
| Chaves de função do painel |
Display de tensão AC de entrada, interruptor de arranque, interruptor de parada de emergência |
| Modo de distribuição e controlo da potência do carrinho |
Distribuição trifásica a cinco fios de 380 V; Monitorização por computador e controlo eléctrico automático |
| Distribuição de energia do carrinho |
Um único gabinete de combustão é de 3000W*8/0,85≈23KW e a eficiência energética medida é calculada como 85% |
| Como controlar |
O comando elétrico inclui a comutação manual/automática, que é monitorizada pelo computador em tempo real no momento da queima.O gabinete de controle elétrico pode estender a função de comutação automática da tensão AC |
| Protecção da segurança |
Proteção contra ligação à terra, proteção contra interruptores de fugas, proteção contra desligamento automático do alarme de fumo, etc. |
