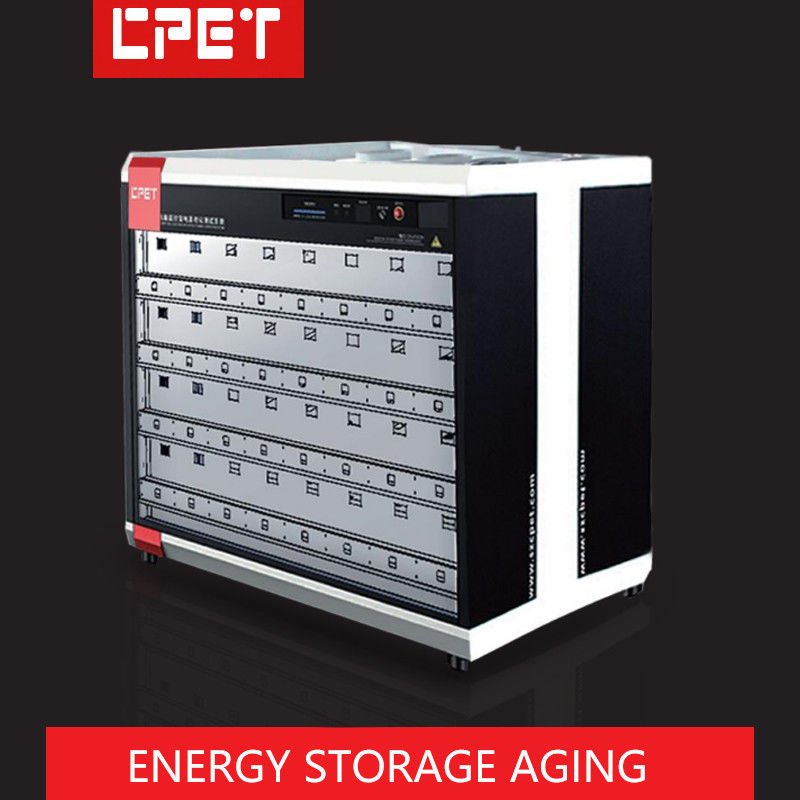

Estrutura do gabinete de queima
e quantidade de combustível
planeamento |
Tamanho do carrinho (mm) |
L2050*W880*H2050mm (tamanho de um único armário de combustão) |
| Número de camadas do carrinho |
4 camadas, profundidade da área do produto 400 mm (12 posições de queima por camada) |
| Altura do carro |
350 mm |
| Material da estrutura do carrinho/cor da sua aparência |
2Folha laminada a frio de espessura 0,0 mm, em branco de computador |
| Método de arrefecimento da área de carga |
Tipo da linha superior do ventilador de escape da turbina superior (facil de controlar a temperatura ambiente) |
| Método de isolamento por camada e antiestático |
Placas de isolamento epoxi com furos de dissipação de calor na superfície |
| Estrutura geral da sala de queima |
Adotar móvel Burn-in armário dividido; bonita aparência e fácil de mover e combinar |
Introdução à energia
módulo de recuperação
configuração, potência
da potência testada
fornecimento e Burn-in
Quantidade |
Método de controlo do módulo de recuperação de energia |
Modo de comunicação RS485, modo de comunicação RS232 do computador superior |
| Instalar modelo de módulo de consumo de energia |
CP8118 |
| Número de módulos de consumo de energia instalados |
8 conjuntos de módulos 8CH por camada, 32 conjuntos de gabinete de queima-in precisam ser instalados |
| Modelo de módulo de recuperação de energia |
CP8506 +CP5302 |
| Método de isolamento do módulo de recuperação de energia |
O canal do módulo de carga eletrônica adota isolamento fotoelétrico (isolamento de comunicação e alimentação) |
| Número de módulos de recuperação de energia instalados |
4 conjuntos de módulos de recuperação de energia de 8CH por andar, 8 conjuntos de todo o gabinete de combustão, 6 conjuntos de módulos de inversor de fase única de 5KW conectados à rede são instalados |
| Quadro de conceção do módulo de recuperação de energia |
Nenhum relé, sistema de conceção de longa duração (direitos de propriedade intelectual independentes) |
| Número de produtos queimados em todo o armário |
Armário único de saída de corrente contínua a combustão de 8 (50W/100V/5A) saída AC (220V/500W) inferior a 32 fontes de alimentação de armazenamento de energia |
Introdução de sistemas elétricos
controlo e temperatura
Dispositivo de controlo da potência
Armário de combustível |
Conexão |
Interface especificada pelo cliente; a porta de entrada é o soquete do pin |
| Chaves de função do painel |
Display de tensão AC de entrada, interruptor de arranque, interruptor de parada de emergência |
| Modo de distribuição e controlo da potência do carrinho |
Distribuição de energia eléctrica trifásica a cinco fios de 380 V; controlo por computador e controlo eléctrico automático |
| Distribuição de energia do carrinho |
Um único gabinete de combustão 500W*32 sets/0.85·20KW, a eficiência energética medida é calculada em 85% |
| Como controlar |
O comando elétrico inclui uma comutação manual/automática, e é monitorizado pelo computador em tempo real quando está em "burn-in".O gabinete de controle elétrico pode expandir a função de comutação automática da tensão AC |
| Protecção da segurança |
Proteção contra ligação à terra, proteção contra interruptores de fugas, proteção contra desligamento automático do alarme de fumo, etc. |
Introdução ao
funções principais de
o sistema |
Aplicável a potência de armazenamento de energia, conversor de corrente, inversor, regulador, transformador, fonte de alimentação médica, etc. |
| Configuração livre de software especial de monitorização de energia auto-desenvolvido, com direitos de propriedade intelectual independentes e sem riscos legais |
| Utilize módulo de carga eletrônica programável para monitorizar os parâmetros de tensão, corrente e potência dos terminais de saída |
| Software de monitoramento dedicado para Burn-in desfruta de serviço de atualização final gratuito, função de expansão poderosa, economizando investimento repetido em equipamentos |
Parâmetros de combustão, configuração do tempo, edição da sequência ON/OFF (teste do produto a ser testado ligado e desligado), suporte à comutação automática da tensão, carga
Conversão e outras funções podem ser programadas (parâmetros de queima podem ser automaticamente alterados em um período de tempo fixo) |
| A função de desligar automaticamente a energia no final do Burn-in da fonte de alimentação testada é conveniente para não supervisionado |
O computador exibe automaticamente a qualidade do produto de alimentação testado, e várias janelas na janela são convenientes para centralizado
gestão, que poupa aos operadores e melhora a eficiência da produção |
| O computador pode armazenar o relatório de dados Burn-in da fonte de alimentação testada, os parâmetros de processo da fonte de alimentação testada são fáceis de rastrear |
| RS232 para RS485 adota conversor de isolamento fotoelétrico para melhorar a confiabilidade da comunicação e evitar danos causados por raios no equipamento |
| Cada computador pode monitorar 18 dispositivos ao mesmo tempo, (cada porta serial pode se conectar a 63 escravos, e cada computador suporta até 18 portas seriadas) |
| O software de monitoramento de energia Burn-in tem um arquivo de ajuda embutido, que é conveniente para resolver questões de operação imediatamente |
